液位計屬于物位儀表中的一個大類，典型的產品有帶報警磁翻板液位計，靜壓液位變送器，雷達液位計等等，用以來測量儲罐或工作容器，甚至是野外湖泊江河中的液位、顯示液位，為生產和生活提供相應的液位數據。隨著科技的不斷進步，以及人們對于生產與生活中此類測量數據要求的提高，對于高精度液位計產品進行快速、準確的檢定校準已經企業的迫切需求。本文針對這個需求，研究并建造了一套液位計檢定裝置，該裝置不僅造價低廉、結構簡單、安裝快捷、操作簡單，并且準確度高、實用性強，不僅可以用來檢定帶報警磁翻板液位計、玻璃管液位計，也可以檢測其它類型的液位儀表，在液位計檢校驗工作中具有較高的推廣價值。
1、液位計壓力式水箱檢定裝置的組成和測量原理
1.1液位計壓力式水箱檢定裝置組成
根據JJG971-2002《液位計計量檢定規程》
7.2.1.1檢定設備中“檢定時所需的標準器及配套設備，視被檢液位計的類型可從表2中選擇組合成套”，在實際工作中發現將水箱和標準數字壓力校驗儀組合成液位計壓力式水箱檢定裝置進行液位計檢定，方便快捷、省時省力成本低。
1.2工作原理
液位計檢定裝置工作前，*先要對主水箱注水。根據被檢液位計類型選擇連接水箱位置，讀取數字壓力校驗儀和被檢液位計的零位差，依據檢定規程進行檢定。正行程檢定:輕輕打開水箱正行程檢定控制閥，進行逐點控制并讀數，使檢定點均勻分布在被檢液位計整個測量范圍內，直至液位升到測量上限，關閉節門。反行程檢定:輕輕打開專用管路的排水閥門，使液位慢慢下降，逐點控制并讀數，完成液位計的示值檢定過程。
2、液位計壓力式水箱檢定裝置的技術特點
(1)準確度等級:液位計壓力式水箱檢定裝置選用標準的計量儀器，主標準器為數字壓力校驗儀，測量范圍為(0-25)kPa，準確度等級為0.02級(優于JJG971-2002液位計檢定規程中標準壓力發生器技術要求0.OS級)，數字壓力校驗儀的單位可在kPa和mmHZ0(毫米水柱)中切換。
(2)量程:液位計壓力式水箱檢定裝置所配備的2.3m高水箱和數字壓力校驗儀可對小于2m的實測液位檢定，量程大于2m的，液位計再用模擬液位檢定方法進行全量程檢定。
(3)測量種類齊全:該裝置具有液位計水箱檢定裝置和標準壓力發生器兩種儀器設備的優點，因此該檢定裝置可開展帶報警磁翻板液位計、浮筒(浮球)式液位計、遠傳式液位計、反射式液位計、壓力式液位計、液位開關等十幾種液位計的檢定工作。
(4)操作簡單讀數準確:根據不同類型的被檢液位計，只要選擇好適當?shù)慕涌?，用正行程控制閥門進行正行程示值檢定，用排水口控制閥門進行反行程示值檢定。因數字壓力校驗儀可直接對液位進行讀數，減少了用鋼直尺做主標準器的人為讀數誤差，大約15min即可完成1臺液位計的示值誤差檢定。
3、液位計壓力式水箱檢定裝置的實現

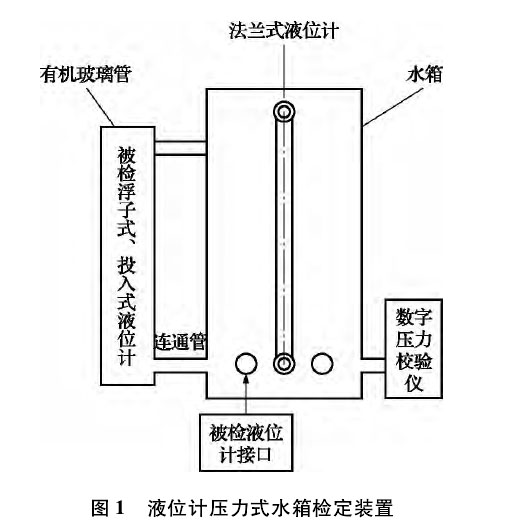

液位計壓力式水箱檢定裝置如圖1所示，包括數字壓力校驗儀、水箱、連通管、有機玻璃管、水箱各種液位計接口和固定裝置。
被檢液位計、水箱和數字壓力校驗儀之間采

圖1液位計壓力式水箱檢定裝置用連通器原理相連通。
根據液柱的靜壓和液柱高度成正比的原理及尸=pgH，所以壓力也可以用相對的液位高度來表示。當水箱中水位實際高度為H，此時數字壓力校驗儀測得壓力為尸，壓力用水位高度表示為:
P = H實( mm H2O) 。通過此原理數字壓力校驗儀可測得水箱的水位實際高度為H實。
檢定過程中，不同被檢液位計根據各自的原理測量水箱中水的液位 h，與數字壓力校驗儀測量同一液位值，根據 δ = h - H實計算出被檢液位計測量值的示值誤差。
4、結語
該裝置較大地提高了液位計檢定的可靠性。裝置采用的方法不僅可以用于液位計檢定，也可以作為一種對現場液位計的核查方法，驗證液位計的長期穩定性。該液位計檢定裝置的性能指標完全達到((JJG971-2002液位計檢定規程》的要求，并且有效地避免了檢定液位計過程中人為因素造成的不必要的誤差，提高了檢定的效率和準確性。該裝置解決了各類型液位計的量值傳遞實際問題，在液位計檢校驗工作中具有較高的推廣價值。
