磁浮子液位計故障檢查判斷及處理



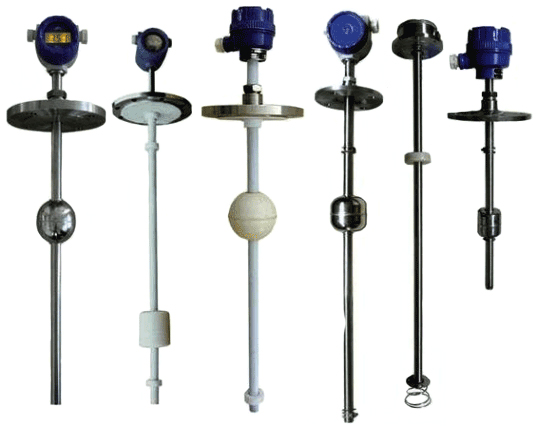

1、磁浮子液位計的檢查及處理

側裝式磁浮子液位計的測量筒體內如有固體雜質和磁性雜質進入；頂部安裝或底部安裝的磁浮子液位計，如果有雜質和磁性雜質附在浮子及導向管間，都會對浮子造成卡阻及浮力減弱等現象。對側裝式的可通過排污，沖洗來解決。其他安裝形式的只有空罐時拆卸檢查處理。

當液位顯示不準，液位有跳躍性變化，液位顯示曲線畫直線等現象，大多是磁浮子臟污造成的，也是磁浮子液位計使用中*常見，*易引發故障的因素。磁浮子內裝有磁鋼，被測介質含有雜質，磁鋼會將雜質吸附在浮子表面，使用時間越長越聚越多，*易造成浮子質量增加產生沉沒失去檢測作用，即使臟污雜質的附著不會造成浮子沉沒，但附著物在浮子表面會使浮子在測量筒中的上下活動受限，出現卡阻，卡死現象，測量筒內壁附著雜質，更是阻礙了浮子的上下浮動，使液位變化出現跳變或者卡死不動的故障。

浮子卡只有拆卸液位計下方的法蘭，取出浮子進行清洗。在測量堿液、酸液、酸性氣液、瓦斯氣及各種腐蝕性的介質時，要嚴格遵守操作規程，防止維修過程中，腐蝕性介質、有毒有害介質對人體造成危害。

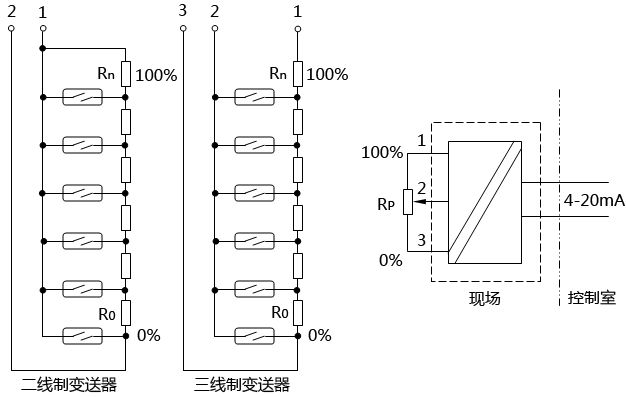

圖1     磁浮子液位計傳感變送原理圖



2、磁浮子液位計傳感器的檢查及處理

磁性浮子液位計傳感變送原理如圖1所示。傳感器由干簧管及電阻組件構成。傳感器接線方式有：a、兩線方式，國產的大多為此類接線；b、三線方式，如柯普樂浮子液位變送器。干簧管與電阻組件排列很緊密，檢查故障時，可將其等效為一個線性電位器Rp；按圖1對檢查方法作一介紹。

浮子移動正常，可測量電阻組件的電阻值，浮子向上移動電阻值應增大，浮子向下移動電阻值應減小，浮子在0%附近，電阻值應很小或接近0Ω；浮子在100%附近，電阻值很大或接近*大。產品不同電阻值也不相同，在變送器上有標注，沒有標注的，可測量*大電阻值以備日后維修參考。

電阻組件或連接線路出現接觸不良、短路、斷路等故障，或受到電磁場的干擾，會導致標稱電阻值的變化，出現液位顯示不正確的故障。

可用萬用表測量電阻值判斷故障。以液位測量范圍為2000mm，分辨率為10mm，*大電阻值為2kΩ的產品為例。當浮子在0%位置，其電阻值應該為0，浮子向上移動，電阻應該為100/10mm逐級遞增變化，滿度時的輸出電阻值為2kΩ。輸出電阻變化時，變送器的輸出電流也應隨著變化，否則變送器有問題。



3、磁浮子液位計變送器故障的檢查及處理

有的磁浮子液位計帶有一個校正器，其實就是一個永久磁鋼，可用來檢查傳感器及變送器。將校正器置于0%，變送器的輸出電流應為4mA，將校正器置于100%，變送器的輸出電流應為20mA，說明儀表工作正常。否則可對零點和量程電位器進行調整。



4、磁浮子液位計變送器輸出信號波動

磁浮子液位計變送器輸出信號產生波動，先檢查信號線路是否有氧化腐蝕、松動導致的接觸不良。檢查沒有發現問題，應考慮是否有干擾，可檢查電纜屏蔽層是否可靠接地，接地電阻值是否符合要求，變送器附近是否有新的大功率用電設備投用，如果干擾難于完全消除，可使用信號隔離器來解決。
