溴水磷酸液位計
發布時間：2020-11-15 13:19:30??點擊次數：1710次

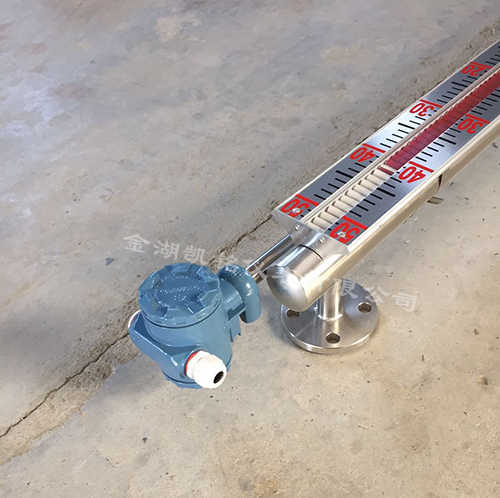

溴水磷酸液位計產品概述
UHZ系列磁翻板液位計是我公司按原化學工業部行業標準HG/T2742-1995《磁性浮子式液位計技術條件》并參照HG/T21284-95《磁性液位計》開發生產的產品。由于其跟液位同步上升的磁浮子通過指示器上的磁翻柱耦合翻轉來顯示液位，顯示器不直接與容器連通，所以可以制成防泄漏、耐高壓、及腐蝕條件下測量的液位計?？煽啃院?，使用安全、指示醒目、測量范圍寬、安全方便?？朔瞬ＡЧ埽ò澹┦揭何挥嬍芨叩蜏貏∽円灼扑榧澳蛪旱偷娜秉c。
本液位計在就地指示的基礎上還可制成帶上下限報警或電遠傳。輸出標準信號，實現遠程指示、控制及檢測。
由于本液位計直觀醒目、安全可靠，檢測功能齊全、測量范圍寬、使用壽命長、安裝維護方便等特點。所以廣泛用于石油、化工、電力、冶金、環保等部門的液位檢測與控制。
溴水磷酸液位計的優點
1、結構簡單、堅固牢靠、無需專門維護。
2、直接顯示液位高低，不受被測液高溫、易流動、易燃燒、有毒等特性的影響。
3、翻板工作無需電源，無需斷開的情況下也能顯示液位變化和報警。
4、可用于真空、高壓、高溫的環境，對密度低的液體也可適用。
5、耐腐蝕性能強，適用于大多數腐蝕性液體。
溴水磷酸液位計主要技術指標
1、量程范圍：300～19000
2、介質密度（g/cm3）：0.5～2
3、介質粘度： ≤0.02Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.0 DN25 HG20593（側裝式）；PN1.0 DN100 HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。
注：當液位計安裝受環境影響，空間位置L1<300訂貨時應明顯提出。
溴水磷酸液位計應用須知
l、側裝式液位計與被測容器的上下分液管間*好各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2、安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。
3、配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm。．與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，*好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4、選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6、外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。
溴水磷酸液位計型譜
|
型 號 UHZ-517 |
結構特點 | 接液材質 |
測量范圍 (mm) |
適用介質條件 | 法蘭連接 | 重量 | |||||
|
溫度 (℃) |
壓力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN |
基本 重量 |
加長 基本 重量 |
||||
| C10 | 標準型 |
1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.0 1.6 |
6 | 5 |
| C11 | 高壓型 |
300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
2.5 4.0 |
6 | 6 | |
| C12 |
高溫型 高壓型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
6.3 1.0 |
6 | 6 | |
| C13 |
低溫型號 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.6 2.5 |
6 | 7.5 | |
| C14 |
液氨、液 化石油氣 專用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 |
00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 |
防腐型（ PP外層玻 璃鋼） |
PP |
300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 |
防腐型（ PVC 外層 玻 璃鋼） |
U-PVC |
300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS |
300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 |
防腐型（ 不銹鋼內 襯PP） |
PP |
300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE |
300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 |
蒸氣夾套 加熱型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 |
高粘度 介質型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 |
食品專 用型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| □ | 配套儀表及附件內容 | ||||||||||
| O | 盲板法蘭，不配排污閥 | ||||||||||
| L | 液位計底部配排污閥 | ||||||||||
| O | 無液位報警開關 | ||||||||||
| H | 高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 | ||||||||||
| L | 低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 | ||||||||||
| B | 高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 | ||||||||||
| G | 高位報警開關，區域型報警AK-1型 |
附DF-1型轉換言放大器壹臺 PF113A插座壹只 JTX-012-22F大功率繼電器（單點：壹只，雙點貳只）PF083A插座 |
|||||||||
| D | 低位報警開關，區域型報警AK-1型 | ||||||||||
| Q | 高位、低位報警開關全配，區域型報警AK-1型貳臺 | ||||||||||
| S | 高位和低位一體化型報警開關，區域型報警AK-2型 | ||||||||||
| O | 無液位控制開關 | ||||||||||
| H | 上限控制開關，單點干黃CK-1型 | ||||||||||
| L | 下限控制開關，單點干黃CK-1型 | ||||||||||
| B | 上限、下限控制開關全配，單點干黃CK-1型貳付 | ||||||||||
| W | 上限、下限控制開關一體化，雙點干黃CK-2型 | ||||||||||
| T | 上限控制開關，霍爾型傳感器CK-3型 | ||||||||||
| L | 下限控制開關，霍爾型傳感器CK-4型 | ||||||||||
| E | 上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 | ||||||||||
| C | 上限、下限控制開關一體化，霍爾型傳感器CK-4型 | ||||||||||
| O | 無遠傳變送器裝置 | ||||||||||
| R | 配LB型捆綁式變送器，輸出二線制4-20mADC | ||||||||||
| S | 靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC | ||||||||||
| O | 普通防水型 | ||||||||||
| B | 本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 | ||||||||||
| Bd | 隔爆型dⅡCT4 | ||||||||||
| O | 不配遠傳顯示儀表 | ||||||||||
| A | 數字、光柱顯示調節報警儀 XGTH-510（豎式） | ||||||||||
| B | 數字、光柱顯示調節報警儀 XGTA-810（橫式） | ||||||||||
| C | 數字顯示調節報警儀 XMTA-810（橫式） | ||||||||||
| E | 雙光柱液位顯示儀 XGH-202（豎式） | ||||||||||
| D | 智能型液位/容量（重量）顯示調節儀XMT-620（橫式） | ||||||||||
| -□□□□ | 測量范圍 | ||||||||||
| -□□ | 介質密度(g/cm3) | ||||||||||
| - | D | 開口常壓容器 | |||||||||
| □ | 工作壓力(MPa) | ||||||||||
溴水磷酸液位計結構及原理
1、基本型:
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳:
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出:
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌黃開關，利用磁性浮子隨液位移動使黃片開關動作時，實現報警或限位控制。
系統構成及接線
1、上下限開關輸出:
由具有自保持作用的舌黃開關和轉換器組成，舌黃開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳:
由測量單元和變送單元兩部分組成。
3、本安防爆:
a帶本安防爆，上、下限開關輸出型
防爆開關由舌黃開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，*高表面溫度組別T4(135℃)。
c使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF
|
